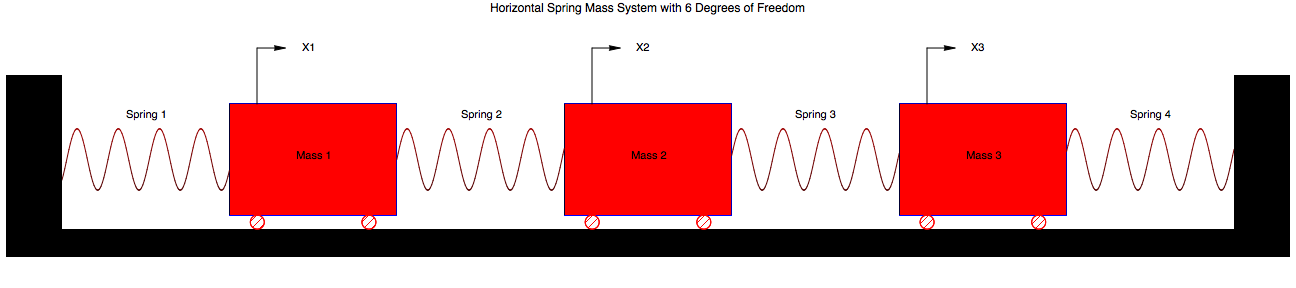

Consider a spring-mass system consisting of three masses
m1:=plot::Rectangle(-3..0, -1..1, Filled = TRUE, Color = RGB::Blue,FillColor = RGB::Red,Title="Mass 1",TitlePosition=[-1.5,0],FillPattern=Solid)
plot::Rectangle(-3..0, -1..1)
m2:=plot::Rectangle(3..6, -1..1, Filled = TRUE, Color = RGB::Blue, FillColor = RGB::Red,Title="Mass 2",TitlePosition=[4.5,0],FillPattern=Solid)
m3:=plot::Rectangle(9..12, -1..1, Filled = TRUE, Color = RGB::Blue,
FillColor = RGB::Red,Title="Mass
3",TitlePosition=[10.5,0],FillPattern=Solid)
k1:=.55*sin(8.5*t),t=0..3, Color= RGB::Red
k2:=.55*sin(8.5*x),x=-6..-3
k3:=.55*sin(8.4*y),y=6..9, Color= RGB::Red
k4:=.55*sin(8.4*z),z=12..15, LineColorType = Monochrome
baseleft:=plot::Rectangle(-7..-6, -1.75.. 1.5, Filled = TRUE, Color =
RGB::Black, FillColor = RGB::Black,FillPattern=Solid)
baseright:=plot::Rectangle(15..16, -1.75.. 1.5, Filled = TRUE, Color =
RGB::Black, FillColor = RGB::Black,FillPattern=Solid)
base:=plot::Rectangle(-6..15, -1.75.. -1.25, Filled = TRUE, Color =
RGB::Black, FillColor = RGB::Black,FillPattern=Solid)
circle1:=plot::Circle2d(.125, [-2.5,-1.125],Filled=TRUE,Title="Spring
1",TitlePosition=[-4.5,.75])
circle2:=plot::Circle2d(.125, [-.5,-1.125],Filled=TRUE,Title="Spring
2",TitlePosition=[1.5,.75])
circle3:=plot::Circle2d(.125, [3.5,-1.125],Filled=TRUE,Title="Spring 3",TitlePosition=[7.5,.75])
circle4:=plot::Circle2d(.125, [5.5,-1.125],Filled=TRUE,Title="Spring 4",TitlePosition=[13.5,.75])
circle5:=plot::Circle2d(.125, [9.5,-1.125],Filled=TRUE)
circle6:=plot::Circle2d(.125, [11.5,-1.125],Filled=TRUE)
line1:=plot::Line2d([-2.5,1],[-2.5,2],LineColor=RGB::Black)
line2:=plot::Arrow2d([-2.5,2],[-2,2],LineColor=RGB::Black,Title="X1",TitlePosition=[-1.6,1.95])
line3:=plot::Line2d([3.5,1],[3.5,2],LineColor=RGB::Black)
line4:=plot::Arrow2d([3.5,2],[4,2],LineColor=RGB::Black,Title="X2",TitlePosition=[4.4,1.95])
line5:=plot::Line2d([9.5,1],[9.5,2],LineColor=RGB::Black)
line6:=plot::Arrow2d([9.5,2],[10,2],LineColor=RGB::Black,Title="X3",TitlePosition=[10.4,1.95])
plot(m1,m2,k1,k2,k3,m3,k4,baseleft,baseright, base,circle1,circle2,circle3,circle4,circle5,circle6,line1,line2,line3,line4,line5,line6 ,GridVisible= FALSE, AxesVisible= FALSE, Width = 18*unit::inch, Height = 4*unit::inch,Header="Horizontal Spring Mass System with 6 Degrees of Freedom")
This tutorial contains many MuPAD scripts. You, as the user, are free to use all codes for your needs, and have the
right to distribute this tutorial and refer to this tutorial as long as
this tutorial is accredited appropriately. Any comments and/or contributions for this tutorial are welcome; you can send your remarks to <Vladimir_Dobrushkin@brown.edu>
